obviFORCE® – Kraftvolle Einblicke für richtige Entscheidungen
obviFORCE® ist ein eigenständiges Tool zur präzisen Abschätzung der außermittigen Kräfte sowie des Kraftaufbaus in mehrstufigen Umformwerkzeugen. Anwender können externe Werte, wie Umformkräfte oder Federkräfte, einfach eingeben und aus verschiedenen Umformvorgängen einen approximierten Kraftverlauf auswählen oder alternativ Kraftkurven aus Umformsimulationen importieren.

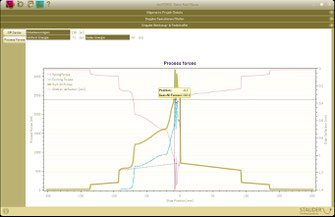

Das Tool berechnet daraus werkzeugstufenbezogen die resultierenden Kräfte, die auf den Pressenstößel wirken. Diese werden grafisch sowohl in der oberen Totpunkt-Stellung (UT) als auch entlang der Stößelposition anschaulich dargestellt.
- Eigenständige Anwendung für Kraftanalyse
- Überschlägiger Kraftaufbau oder exakte Daten aus der Simulation voll flexible Eingabe
- Visuelle Darstellung des Kraftaufbaus zur minimierung von Schnittschlägen und optimierung außermittig wirkender Kräfte für minimale Kippung
- Einfachste Eingaben für schnelle Ergebnisse - denn Zeit ist knapp
Mit obviFORCE gewinnen Sie frühzeitig wertvolle Erkenntnisse über Belastungen und Kraftverteilungen – und legen so den Grundstein für langlebige Werkzeuge und sichere Prozesse.
obviFORCE – weil jede Kraft zählt.
Im Folgenden erhalten Sie einen Überblick über die Funktionen von obviFORCE. Wenn Sie neugierig geworden sind, lade ich Sie herzlich zu einer persönlichen Online-Demo ein. Schreiben Sie mir einfach über das Kontaktformular – ich zeige Ihnen gerne, wie auch Sie und Ihr Team mit obviFORCE effizienter und zielgerichteter arbeiten können.
Und wenn Sie obviFORCE direkt an einem eigenen Werkzeug erleben möchten: Gerne bieten wir Ihnen eine Simulation als Dienstleistung an. So gewinnen Sie praxisnahe Einblicke und sehen unmittelbar, welchen konkreten Mehrwert obviFORCE in Ihrer Situation bringt – ganz ohne eigene Installation. Ideal, um Potenziale aufzudecken, Entscheidungen abzusichern und intern zu überzeugen.
Ihr Nutzen auf einen Blick:
- Schnelle Belastungsermittlung auf Basis vorhandener Daten aus dem Methodenplan
- Rasche Ergebnisse in kürzester Zeit für schnelle Entscheidungen
- Optimierte Pressenauswahl - frühzeitige Wirtschaftlichkeitsbewertung anhand des Methodenplans
- Flexible Methodenanpassung - Änderungen bei minimalem Aufwand zur effizienten Kraftreduktion
- Software-Wartung inklusive - regelmäßige Updates und Bugfixes während der Lizenzlaufzeit
- Verlässlicher Support - E-Mail- und Telefonsupport
Profitieren Sie mit uns über die reine Softwareanwendung hinaus: Bei der STAUDER FormingExperience GmbH erhalten Sie nicht nur leistungsstarke Tools – sondern einen ganzheitlichen Partner an
Ihrer Seite. Unser Anspruch ist es, Sie auf dem Weg zu mehr Produktivität und Effizienz im Presswerk umfassend zu begleiten. Ob während Ihrer Engineering-Projekte, bei der Umsetzung konkreter
Optimierungsmaßnahmen oder direkt an der Presse: Wir unterstützen Sie von der Analyse bis zur Umsetzung – etwa bei der Einrichtung
optimaler Umformkurven oder der gezielten Schulung Ihrer Mitarbeitenden.
Unser Ziel: messbare Verbesserungen, nachhaltiger Wissenstransfer und reibungslose Prozesse entlang der gesamten Prozesskette.
ovviFORCE® Features
Minimale Daten

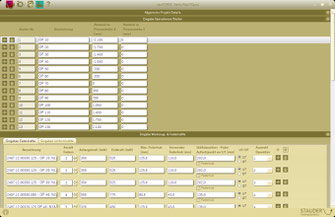

Für die Berechnung der Pressenbelastung durch außermittige Kräfte, des erforderlichen Arbeitsvermögens sowie des Kraftverlaufs über den Stößelhub genügen bereits die in der Methodenplanung verfügbaren Basisdaten – insbesondere Anzahl, Position und Umformkraft der einzelnen Stufen. Für eine höhere Genauigkeit können zusätzlich Ergebnisse aus Umformsimulationen als Textdateien importiert werden. Die flexible Importfunktion ist anbieterunabhängig und sorgt für eine nahtlose Integration in bestehende Planungs- und Simulationsprozesse.
Einfache Anwendung
Die Software ist so konzipiert, dass sie auch bei nur gelegentlicher Nutzung sicher und effizient bedient werden kann.
Dank der intuitiven Oberfläche und der direkten Berechnung der Ergebnisse bei jeder Eingabe entfällt ein separater Rechenlauf. Wirkzusammenhänge werden durch grafisch unterstützte Darstellungen
sofort verständlich, was die Analyse und Optimierung deutlich vereinfacht.
Datenbasierte Pressenauswahl
Die Auswahl der passenden Presse erfolgt datenbasiert auf Grundlage der in der Umformmethode definierten Parameter. So lassen sich bereits in der frühen Planungsphase gezielt die im Presswerk verfügbaren Anlagen identifizieren, die den Prozessanforderungen entsprechen. Durch diese fundierte Vorauswahl stellen Sie sicher, dass das Werkzeug zuverlässig auf der gewählten Maschine betrieben werden kann – und das unter wirtschaftlich optimalen Bedingungen. Gleichzeitig erleichtert die datenbasierte Bewertung auch die Auswahl geeigneter Ersatzanlagen oder Back-up-Strategien für den Fall der Fälle.
Alle Pressenhersteller
Die Software ist vollständig herstellerneutral und damit für Pressen aller Fabrikate einsetzbar. Das ermöglicht Ihnen die Nutzung eines einheitlichen Tools für den gesamten Maschinenpark – unabhängig von Alter, Typ oder Hersteller der Anlagen. Alle pressenspezifischen Parameter, die für die Berechnung erforderlich sind, können durch den Anwender selbst definiert werden. Dies schafft maximale Flexibilität, sorgt für Planungssicherheit und hält Ihnen alle Optionen für zukünftige Investitionen offen – ohne Einschränkungen durch systembedingte Herstellerbindung.
Reduktion Schnittschlag
Durch die frühzeitige Transparenz über den Kraftaufbau im Hubverlauf lassen sich potenzielle Impulse durch Schnittschläge bereits in der Planungsphase erkennen. Die Software visualisiert diese Belastungsspitzen anschaulich in Diagrammen mit integrierten Auswertungsfunktionen. So können kritische Stellen identifiziert und durch gezielte Maßnahmen – wie etwa Höhenanpassungen oder optimierte Schnittfolgen – effektiv reduziert werden. Das schont Werkzeug und Presse, erhöht die Prozesssicherheit und verlängert die Standzeiten.
Kleinere Pressentonage

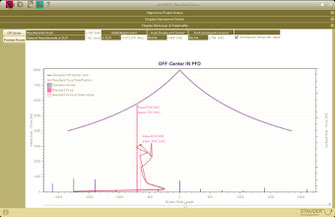

Durch die detaillierte Betrachtung der Kräfteverteilung über die gesamte Tischfläche und deren zeitlicher Verlauf über den Stößelhub können außermittig wirkende Kräfte deutlich präziser vorhergesagt werden. Im Gegensatz zur konventionellen Betrachtung in Unter-Totpunkt (UT), die oft zu großzügigen Sicherheitsreserven führt, ermöglicht die Software eine realitätsnahe Bewertung der tatsächlichen Belastung. Dadurch kann häufig auf Pressen mit geringerer Tonnage zurückgegriffen werden – ohne Einbußen bei Prozesssicherheit oder Qualität. Zusätzlich werden werkzeugspezifische Werte für das erforderliche Arbeitsvermögen sowie die benötigte Nennkraft vor UT klar ausgewiesen und fließen direkt in die Planungsentscheidung ein.
Flexible Lizenzmodelle
Mit unseren flexiblen Lizenzmodellen passen Sie die Nutzung der obvi-Software ganz individuell an Ihre Anforderungen an. Sie bestimmen nicht nur die Laufzeit, sondern auch, wo und wie die Lizenz eingesetzt wird: innerbetrieblich, teamübergreifend als Netzwerklizenz oder sogar außerhalb Ihrer Organisation – beispielsweise im Austausch mit Kunden oder Entwicklungspartnern oder im Homeoffice als Portable Node-locked / Floating Lizenz.
So optimieren Sie nicht nur Ihre Lizenzkosten durch geteilte Nutzung im eigenen Netzwerk, sondern schaffen gleichzeitig neue Möglichkeiten der Zusammenarbeit. Nutzen Sie obviCALC, obviFLOW oder obviFORCE, um Ihre Konstruktionsideen visuell und verständlich zu präsentieren – intern oder beim Kunden.
Ihr Vorteil: maximale Flexibilität, minimale Kosten und ein starker Hebel für Kommunikation und Effizienz – ganz im Sinne unseres Antriebs: Ihnen Werkzeuge zu bieten, die den Unterschied machen.
Minimale Systemanforderungen
Betriebssystem:
- Microsoft® Windows® 10 (64 Bit)
- Microsoft® Windows® 11 (64 Bit)
- Microsoft Framework 4.7.2 installiert
CPU:
- min. 2,8 GHZ, 4 Cores
RAM:
- 2GB min.
HD:
- 200 MB min. - zur Installation, SSD empfehlenswert
Grafik:
-
4GB GPU,
Auflösung min 1920x1080
Rechte:
- Administrator Rechte zur Installation
- USB-Slot
- Installation Lizenzserver und Lizenztools Management
- Lese-/Schreibzugriff auf Benutzerverzeichnisse
